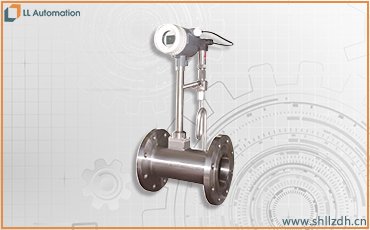

LL一體化溫壓補償渦街流量計

LL一體化溫壓補償渦街流量計可以叫氣體流量計，也可以叫蒸汽渦街流量計。其采用了壓電應力式傳感器，可在- 25°C~ + 250°C的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，計算機等數字系統配套使用，是合適的流量儀表，較廣應用于蒸汽、氣體流量測量。蒸汽渦街流量計采用的傳感器可在高溫(350°C)、強振動 (≤1g)的惡劣工況使用。利用流體在特定條件流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的，當通流截面時，流速與導容積流量成正比。不同口徑儀表測量流量范圍會有所不同，儀表選擇過程中要按照流量使用范圍來選擇儀表，不能按照管道粗細選擇儀表，容易由于流量不足導致測量誤差。

蒸汽流量計參比條件：

氣體：常溫常壓空氣，t=20°C, P=0.1MPa (絕壓)，ρ=1.205 kg/m3, u=15x10-6 m2/s；

液體：常溫水，t=20°C, ρ=998.2kg/m3, u=1.006x 10-6m2/s；

工況流量：是指儀表測量出當前通過管道介質的體積，是在工作狀態的介質，例如氣體是可以被壓縮的，在管道內存在壓力時，氣體被壓縮后的體積就是工況流量。工況流量會隨著環境改變而改變。

標況流量：是指介質在標準大氣壓力和0° (或20°)標準的體積，當壓縮氣體被釋放到標況環境中轉化的體積。標況流量在不同的環境中均不會發生改變。

安裝環境要求：

1.蒸汽流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以避免雨水侵入和烈日暴曬而影響流量計的使用壽命(流量計接線時屏蔽線要做成U型,進入表殼時線路為從往上，避免雨水沿線路進入到表殼內部) ；

2.蒸汽流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；

3.不要和變頻器、電焊機等污染電源的設備共用電源，需要時加裝凈化電源；

4.避開高溫、寒冷、腐蝕性或潮濕的環境，如安裝須做好流量計的保護工作；

5.蒸汽流量計應避免安裝在振動較強的管道上。若須安裝，須在其上游2D處加設管道緊固裝置，并加防振墊，加強抗振效果；

6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
